| MANUAL DE TELEVIGILANCIA CIRCUITO CERRADO DE TELEVISIÓN | ||||||||||||||||||||||
| Material de apoyo exclusivo para nuestros instaladores y distribuidores | ||||||||||||||||||||||
|

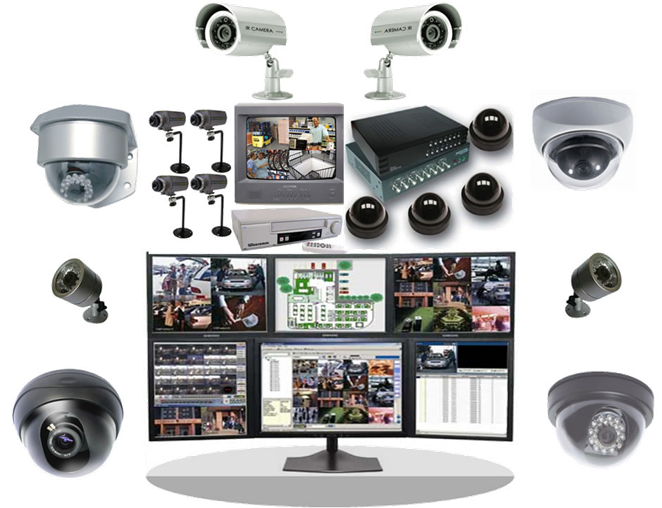

Televigilancia a su alcance > Introducción a las distintas tecnologías > Tipos de cámaras. Distintas tecnologías > Guía de selección de cámaras > Distintas características de cámaras > Cableado, alimentación > Elija el sistema más adecuado > Elija su sistema > Introducción a las diferentes tecnologías Tecnologías de Televigilancia Diseñar e instalar un sistema de tele vigilancia ... es más fácil de lo que Usted pueda imaginar Esta guía está diseñada para enseñar un sistema básico de diseño y aplicación. El primer paso es aprender las diferentes tecnologías que actualmente se encuentran en el mercado. Su funcionamiento, ventajas e inconvenientes. Actualmente existe en el mercado desde sistemas analógicos que datan desde hace aproximadamente 20 años hasta los sistemas digitales de última generación. Existen actualmente 3 tipos de tecnologías aplicadas a la tele vigilancia a saber. Son las siguientes: Sistema analógico - Sistema digital basado en el PC - Sistema digital integral
Sistemas analógicos Monitores, multiplexores y grabadores analógicos Un monitor analógico nos permite ver una señal de vídeo. Es decir; tienen una sola entrada de vídeo. Los hay desde 9 hasta 25 pulgadas aproximadamente. Con el sistema de grabación analógica unidos al multiplexor, podemos visualizar 4, 8 o 16 cámaras en la cinta de vídeo, y verlas posteriormente en el monitor. El multiplexor nos proporciona la posibilidad de ver múltiples cámaras en el monitor. El multiplexor no tiene la posibilidad de grabación. Para ello necesita el grabador analógico.
monitor multiplexor
El grabador analógico solamente graba una sola señal de vídeo, o bien puede grabar múltiples señales si se conecta a un multiplexor. Existen multitud de versiones de grabadores, pudiendo incluso grabar hasta 960 horas en una cinta. Pero seamos realistas; 960 horas grabando una imagen analógica cada 9 segundos. No está del todo mal, sabiendo que esta tecnología tiene más de 20 años. El sistema usa cintas de vídeo de 2 horas. El grabador analógico es un dispositivo especialmente fabricado para vigilancia. No sirve el vídeo doméstico.

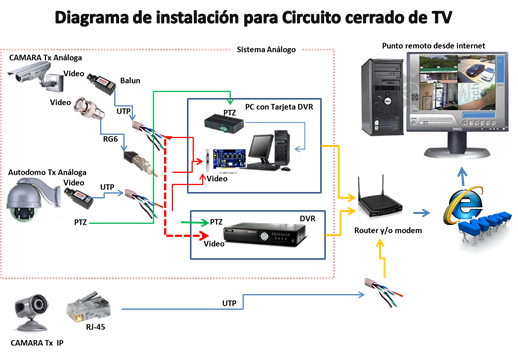

Instalación de un sistema analógico La señal de vídeo de cada cámara, a través del cable coaxial (tipo rg-6) es conectada al multiplexor. A su vez, un cable coaxial es conectado desde el multiplexor hasta la entrada de vídeo del monitor. Otro cable es conectado desde la salida del multiplexor hasta el grabador. El sistema se programa desde el panel de control del grabador. El monitor nos sirve para visualizar la programación del sistema. En modo de reproducción del grabador, éste nos facilita simultáneamente todas las imágenes grabadas.
Ventajas del sistema analógico.- El sistema es estable, con una tecnología muy antigua. Limitaciones.-
Sistema de vídeo digital basado en PC Un sistema de video grabación basado en PC está compuesto de un ordenador tipo PC, una o varias tarjetas capturadoras y un software específico el mas común y recomendable es GeoVision (en nuestra pagina www.redatel.net encontrara los manuales técnicos completos de esta marca).
Desde el punto de vista económico, hoy día podemos conseguir PC desde $950.000 pesos, y si son equipos de ocasión, el precio es irrisorio. Tarjetas capturadoras a partir de unos $199.000 pesos, incluidos el software. TARJETAS PCI DVR En la actualidad el mercado ofrece una extensa variedad de tarjetas de acuerdo a la necesidad, la diferencia básica entre estas son las capacidades de procesar imágenes que se estima en Frames por segundo fps, una tarjeta entonces con la GV 600 procesa 30FPS, esta cantidad se debe dividir en la cantidad de cámaras instaladas, lo que implica que se debe dimensionar correctamente para no obtener imágenes robotizadas.
Para conocer a grandes rasgos una tarjeta por sus características, lo más
importante
1. El número de canales de video es variable, los más comunes son de 4, 8 y 16
2. Algunas tarjetas cuentan con canales de audio, pueden ser desde uno hasta
llegar a tener 3. Los cuadros por segundo es un determinante del precio, los cuadros por segundo se pueden definir como la velocidad de una tarjeta pues mientas mas cuadros maneje una tarjeta más calidad se va a tener en una imagen, la más alta es de 480 cuadros por segundo o 30 fps por cámara o tiempo real, mientras menos cuadros por segundo maneje una tarjeta la imagen tiende a lapsarse o verse robotizada cuadros por segundo o fotografías, para darnos una idea, la televisión nos manda 30 cuadros por segundo para ver una imagen de buena calidad y ver el movimiento real una película proyectada en un cine, nos muestra imágenes a 24 cuadros por segundo
4. Los formatos de compresión que más se manejan son. ESCALABILIDAD Las posibilidades de ampliación son únicas. Nuestro cliente o nosotros mismos podemos ampliar el sistema, consiguiendo hasta 32 cámaras. Nosotros podemos instalar una fábrica de video grabadores para televigilancia sin hacer prácticamente inversión, adaptándonos perfectamente a la demanda, tal y como hacemos hoy con la venta de pc. Podemos adaptar distintos tipos de cajas, tales como racks, barebones, etc, consiguiendo una apariencia muy profesional. Con respecto al funcionamiento del sistema, combina la potencia del PC con las posibilidades de programación del software, consiguiendo unas prestaciones inimaginables para un sistema analógico. La duración de las grabaciones pueden llevar hasta 30 días o mas dependiendo del disco duro y del numero de cámaras instaladas. Si queremos aumentar la duración de la grabación, simplemente aumentaremos la capacidad del disco, o bien podemos ampliar el sistema con otro disco auxiliar.

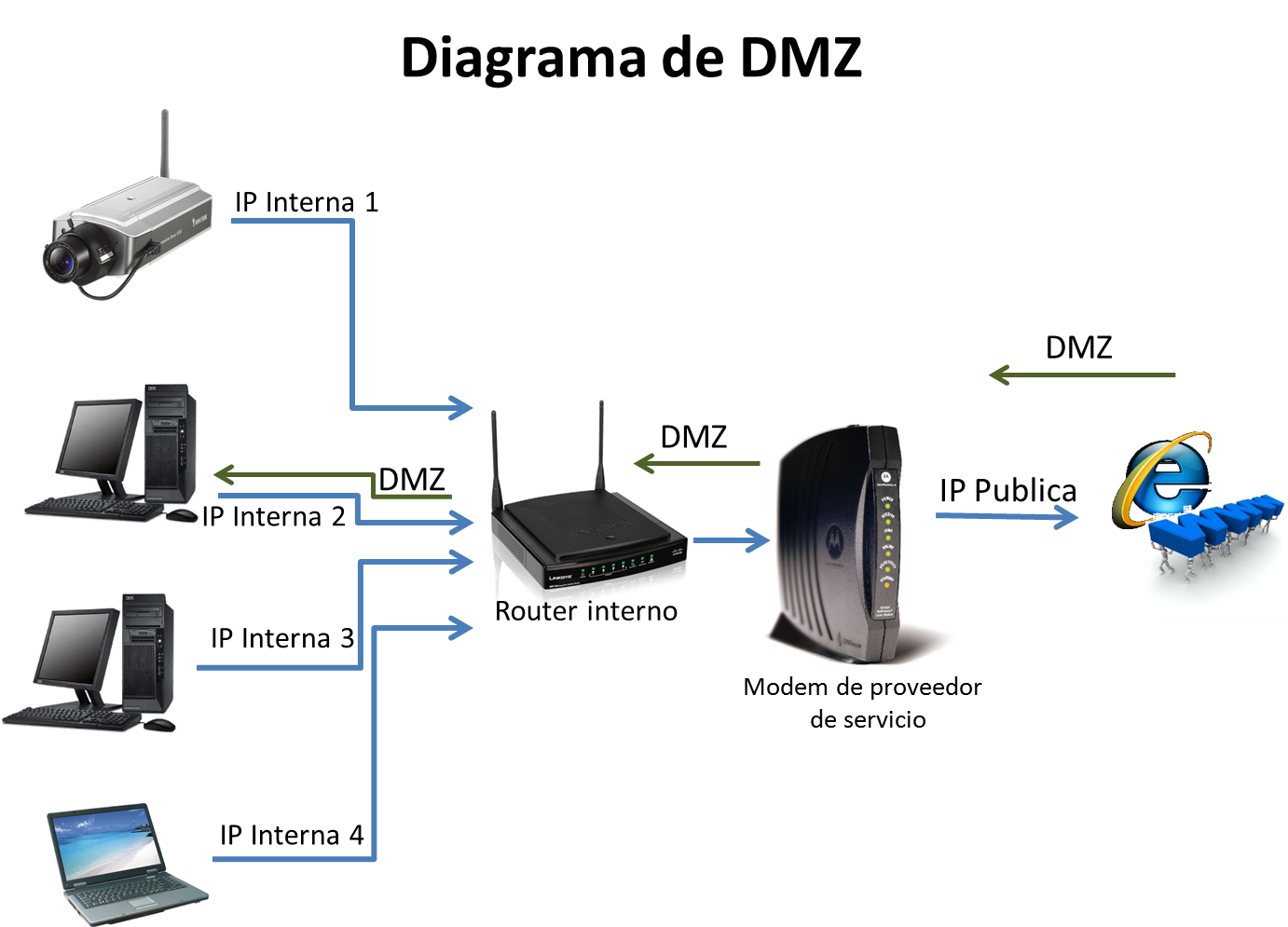

El DMZ se utiliza cuando Nuestros servicios de red local se abren a internet, consiste en relacionar una IP interna de nuestra LAN con la direccion IP publica de internet que nos establece nuestro proveedor de internet (ISP). Las IP publicas que ofrecen los ISP son de dos tipos dependiente del tipo de servicio que contratemos : IP estatica (nunca cambiara por lo que es de mayor confiabilidad y estabilidad la configuracion que hagamos), o IP dinamica (cambiara continuamente por lo que nos tocara recurrir a un serivio llamado DYNDNS que puedes configurar en tu propio Router y en la pagina www.dyndns.org.) El DMZ se puede configurar desde el router interno (la mayoria de los fabricantes incluyen esta opcion) conectado el cable que proviene del modem del proveedor de servicios (Ej. UNE, Telecom) en el puerto WAN o internet del router (esto siempre que el modem del proveedor solo tenga un puerto de salida) y en este momento el DMZ es la direccion IP interna de nuestra LAN, el router entonces relacionara la direccion interna que se configura, con la IP publica, si no se posee router interno o el modem del proveedor de servicios posee 4 puertos o mas entonces debemos contactar a nuestro proveedor de servicios para que sea el quien lo habilite ( este servicio no tiene ningun costo con la mayoria de proveedores de servicio en Colombia)
Continuando con CCTV ... Todas las grabaciones pueden ser salvadas a un disco duro extraíble, dvd rom, cd , etc. Asimismo, podemos visualizar todas las cámaras en remoto, pudiéndolas ver a través de Internet, vpn, etc. Incluso podemos enviar las imágenes a un servidor remoto, vía ftp. Podemos imprimir imágenes con marcas de agua, ver las secuencias en un monitor de lcd, con lo que prescindiremos de los pesados monitores analógicos. Podemos programar el sistema de grabación por calendario, continuo, por movimiento (solamente grabará la secuencia si existe movimiento en el área de una determinada cámara programada previamente por nosotros. Las secuencias de grabación son programadas por el usuario, pudiéndose llegar hasta 16 cámaras grabando y visualizándose en tiempo real (Estas especificaciones son exigible para unos determinados clientes, tales como los casinos de juego. Asimismo, podemos incorporar el sistema en remoto, como por ejemplo la instalación de cámaras en una ciudad, estando unidas vía wireless. Podemos también incorporar el sistema en un autobús, avión, tren, registrándose y grabándose cualquier imagen. Esta imagen la podemos también visualizar en remoto, en tiempo real o accediendo a las grabaciones, desde cualquier parte del mundo, si dicho móvil incorpora un sistema de transmisión tipo umts, gprs, etc. Cable, distancias a cubrir
El cable
coaxial (RG-59U o RG-6)es el que se utiliza para la unión de las cám Si usamos un cable coaxial tipo RG-59U podríamos cubrir una distancia de aproximadamente 200 metros lineales. No obstante, si usamos un cable coaxial del tipo RG-6, conseguiremos cubrir distancias de más de 300 metros. Actualmente se utilizan los dispositivos llamados Balums, que combinan cable bifilar (tipo telefónico o UTP) y puede cubrir distancias con amplificadores de hasta 2000 mt. Cámaras.- Cualquier cámara usa un tipo de conector standard, tipo RCA o BNC. Ventajas e inconvenientes de adoptar un sistema basado en PC Ventajas.- Grabación en alta resolución (640 x 480) Flexibilidad y facilidad de uso Gran capacidad de almacenamiento pudiendo almacenar muchos días de grabaciones. Pequeño o mínimo mantenimiento. Fácil integración en las redes de la empresa o de internet. En caso de avería, el sistema podrá estar listo en tiempo récord, ya que son infinitos y variados los componentes para su reparación (placas base, discos duros, pantallas de tft, placas de vídeo etc, etc. Incovenientes.- El sistema adopta el sistema operativo del PC, con lo que el usuario debe tener cierta destreza en el manejo de estos aparatos. No obstante, se puede simplificar muchísimo. Asimismo, los sistemas de tele vigilancia basados en PC están adoptando últimamente sistemas operativos más simples como el linux. Aparatos específicos integrados para televigilancia
Tienen funciones específicas de grabación, visualización y de conexión remota (conexión con LAN e internet). Opera con un software propio y específico. Estos dispositivos son una mezcla de tecnología tradicional y de integración informática del tipo PC para televigilancia. Usan monitores analógicos y algunos vienen ya con la posibilidad de poderle conectar monitores tipo PC, tales como las pantallas TFT y plasma. Tienen salidas normalizadas, tales como conexiones para domos y cámaras con movimiento, relés de conexión con sistemas de alarmas, tales como sirenas, llamadores telefónicos automáticos, etc. Algunos incorporan un mando a distancia, como si de un vídeo o dvd se tratara, con el que programan el sistema. Suelen ser aparatos cerrados, es decir con una funciones muy definidas , aunque ya los sistemas modernos pueden actualizar sus características de acuerdo con las innovaciones tecnológicas que se van produciendo (firmware). Cuentan asimismo, con la ventaja de ser muy estables, y cada vez son más económicos. (Hay que tener en cuenta de que con estos aparatos no hay que hacer la inversión en la compra del PC) El diseño suele ser muy atractivo, y sobre todo muy profesional, con lo que se puede ofrecer una solución bastante elegante, combinada con las características que ofrecen. Están fabricados para operar con 4,8 y 16 cámaras, en distintas resoluciones y velocidades, tanto de grabación como reproducción. Suelen venir con muchos complementos, tales como conexión con sistemas de alarmas, para que cuando salte la misma active la cámara. Tienen relés de salida para activar sirenas o marcadores telefónicos. Salidas para cámaras con movimiento (ptz), etc.
Las limitaciones que traen estos aparatos es que no se pueden ampliar como le pasa a los basados en pc. Las averías, caso de que se produjesen, depende del servicio técnico. El hardware no es actualizable, es decir; que con respecto a los basados en PC, no se puede sustituir la placa por otra con más prestaciones, más rapidez, etc. No podremos ampliar el número de canales, etc. TIPO DE CÁMARAS: TECNOLOGÍAS Cuando realizamos un estudio de sitio para colocar cámaras de vigilancia debemos tener presente la luminosidad del lugar y las distancias de toma, la sensibiidad a la luz es el aspecto mas importante a la hora de elegir correctamente nuestra cámara y en ello debemos tener claro como se realiza. Existen dos tipos de sensores CCD y CMOS. Tanto los sensores CCD como los CMOS están fabricados con materiales Semiconductores de Metal-Óxido (MOS) y estructurados en forma de matriz. Acumulan una carga eléctrica en cada celda de la matriz (o pixel) en proporción a la intensidad de la luz que incide sobre ella localmente. No obstante existen diferencias notables entre ambas tecnologías: Sensor CCD

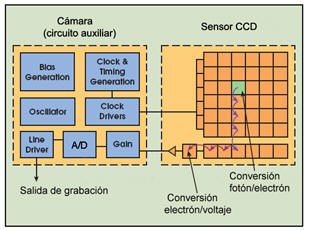

En un sensor
CCD (Charge Coupled Device) o Dispositivo de Cargas Acopladas, para recuperar
una imagen, se procede a la lectura de estas cargas, mediante desplazamient El CCD convierte finalmente estas cargas en Voltaje y entrega una señal analógica a su salida, que debe ser digitalizada y procesada por la circuiteria de la cámara. El tamaño del sensor hace parte fundamental de la calidad de imagen que vamos a obtener, entre mas grande sea el tamaño del sensor mayores seran los captadores para una misma resolucion y mayor será nuestra calidad de captura., es decir, podremos obtener una imagen con menos ruido en condiciones de luz desfavorables. En nuestro mercado se obtienen con facilidad los tamaños de 1/4 y un 1/3 siendo este ultimo el de mayor tamaño y el ideal. Sensor CMOS

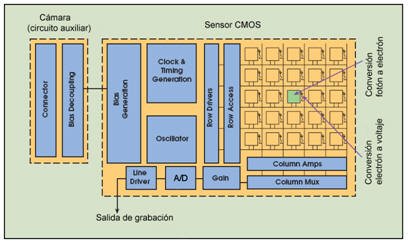

En un sensor
CMOS, (Complementary Metal Oxide Semiconductor) l Al contrario que el CCD, el sensor CMOS realiza la digitalización píxel a píxel, ello conlleva que el resultado que entrega a la circuitería de la cámara este ya digitalizado. En resumen CCD obtiene más calidad de imagen a costa de un tamaño mayor y consumo mas elevado. Por su lado CMOS es superior en integración y bajo consumo a costa de perder calidad de imagen en situaciones de poca luz. (Nota: Si os fijais en todo este tiempo las SLR siguen manteniendo el mismo ruido en ISOS bajos como consecuencia de esto). Que no lleve a la confusión de pensar que un CCD de una cámara compacta media es superior en calidad de imagen a un CMOS de SLR de alta gama, lógicamente a mismo tamaño de sensor esta diferencia se diluye, CCD obtiene mejores calidades con sensores GRANDES. Como siempre no hay nada superior de por sí, sino situaciones en las que cada tecnología es mas adecuada, sin embargo para los sistemas de cámaras de vigilancia lo ideal y superior es el CCD. Cámaras para estancias interiores.- Existe una gran variedad de tipos, medidas y estilos. Los más populares son los mini domos. Tanto para blanco y negro como para color, ofrecen una gran calidad y resolución. Son económicos y muy efectivos. Asimismo existen cámaras en las cuales podemos elegir el tipo de objetivo, ya que las mismas están dotadas de roscas universales habilitando de esta forma el cambio de lente para poder adaptarnos a una determinada posición.
También están las llamadas de infrarrojos. Estas tienen una corona de diodos infrarrojos que iluminan a una determinada distancia en ausencia total de luz. Son muy populares.
Cámaras ocultas: Son módulos de cámaras adaptables a diversos accesorios, tales como detectores de humos, relojes, muñecos, tpv, lámparas, etc. Suelen ser de gran efectividad con unos resultados muy buenos.
Asimismo, existen cámaras ocultas listas para instalar. Las más populares son las que están simuladas en un detector de humos. Cámaras con movimiento y control de lente, denominadas PTZ.
Son cámaras motorizadas que permiten ser controladas por los videograbadores, así como pupitres de televigilancia. Casi todas disponen de un protocolo de comunicación standard, con el que se comunican con el sistema de control y grabación. Estas cámaras nos permiten poderlas controlar a distancia, girándolas arriba, abajo, izquierda y derecha. Asimismo, algunos modelos nos permiten acercar y alejar la imagen. De momento son bastante costosas pero la efectividad que conseguimos es muy alta. Cámaras para estancias exteriores.- Son cámaras con las mismas características técnicas que las de interior excepto que están preparadas para soportar las inclemencias metereológicas, tales como humedad, viento, agua, etc. Asimismo, muchas de las cámaras interiores se pueden adaptar al exterior a través de accesorios, tales como carcasas estancas. Dichas carcasas están dotadas de sistemas de calefacción con el fin de que no se forme vaho en el cristal exterior, de forma que impida la visión.

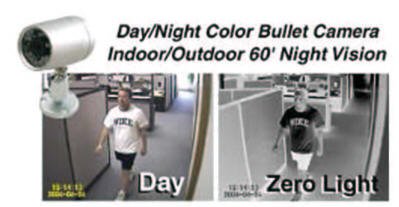

Cámaras de visión nocturna.-
Es una novedad dentro del campo de la televigilancia. Suelen ser cámaras infrarrojos como la descrita anteriormente. Existen además cámaras de color durante el día que conmutan a blanco y negro cuando decae la luz. En blanco y negro nos permite una mayor resolución e incluso mucha más velocidad cuando se trata de transmitir a través de internet. Una vez que se restaura los niveles de luz, vuelven a cambiar a color.
Cámaras inalámbricas.- Seguro que conocen Uds unas cámaras muy pequeñas, que están compuestas por la propia cámara y un receptor que se conecta a un televisor o bien a un video-grabador. Son cámaras muy económicas que están continuamente transmitiendo, y que desgraciadamente la mayoría de las cámaras de este tipo simplemente no funcionan. Nosotros hemos probado muchas cámaras inalámbricas de bajo costo, y la que más ha durado ha sido 4 días. Si quiere probar alguna, cómprela y conéctela, pero tenga la precaución de no tirar la caja. La necesitará para devolverla. Existen cámaras en el mercado de muy buena calidad pero el costo de la misma supera con creces los $1.200.000 pesos la unidad.
Cámara inalámbrica de bajo costo Cámaras I.P.- La combinación de los avances tecnológicos que se han venido produciendo en torno a los dispositivos de grabación de vídeo, la robótica y la posibilidad de transmitir imágenes y sonido a través de internet ha dado lugar a una nueva tecnología: la videovigilancia por IP. Simplemente es: montar la cámara, configurar la ip, conectar al router y ya está. Diferencia con el resto de las cámaras: su facilidad de funcionamiento. Poco a poco se van incorporando a l mercado de la videovigilancia y cada vez con más prestaciones. Desgraciadamente, también tiene sus inconvenientes: Casi ninguna de las cámaras ip económicas incorpora un sensor ccd. Suelen venir con cmos. Muy poca resolución. Tengamos presente que la cámara profesional más económica recomendada para televigilancia suele tener un costo para el profesional de unos $190.000 pesos y viene con un CCD incorporado (el mismo tipo de componente que utilizan las videocámaras). Una cámara ip económica de especificaciones aceptables, actualmente está superando los $ 400.000 pesos. Una cámara IP suele consumir mucho ancho de banda. La transmisión de imágenes utiliza muchos recursos de red. El peso de una red de cámaras ip, aparte del desembolso económico que supone, es una merma importante de recursos para cualquier empresa. El sistema de control de grabación de las imágenes hay que hacerlo de forma remota, teniendo en cualquier caso que recurrir a la contratación de servidores externos para soportar todas las secuencias. No obstante, son ideales para pequeñas instalaciones, donde no se requiera grandes prestaciones. DIFERENCIAS ENTRE CAMARAS IP Y VIDEOGRABADORES CON CONEXIÓN A INTERNET. Tengamos presente una cosa; con los sistemas anteriormente descritos, bien sean tarjetas pci para pc, video-grabadores o video-servidores, podemos transformar todas las cámara de cualquier instalación antigua o moderna en cámaras ip sin tener que sacrificar ancho de banda, ya que solamente consumirá cuando nos conectemos. Asimismo tendremos control de grabación de todas las secuencias in situ, con grabación física en disco duro (no virtual) o bien las podemos enviar a un servidor u ordenador remoto. No gastamos recursos de ancho de banda, ya que solamente la utilizaremos en el momento que deseamos conectarnos, y además solamente consumiremos el ancho de banda del video-servidor. Podemos utilizar hasta 32 cámaras normales por videograbador o con 2 tarjetas pci, transformando todas ellas en cámaras ip. Podemos utilizarlas como sistema de circuito cerrado de televisión, con monitores y pantallas in situ. Muchísimas más posibilidades con las cámaras normales. Cámaras infrarrojos, ocultas, domotizadas, día y noche, exteriores, etc, etc Costo infinitamente inferior: Contamos con cámaras normales a partir de los $ 75.000 A 500.000, montadas en ccd y con una resolución de a partir de 380 líneas. Las cámaras pueden ser análogas implican que el barrido de pantalla se hace por líneas pares en un extremo y líneas impares en el otro y se miden en TVL, y las digitales en donde el barrido se realiza por pixeles, y se mide la especificación en MegaPixeles. Elija el sistema correcto para las necesidades de su cliente Ubicación Es importante entender que el lente tiene una abertura angular para capturar la imagen, por ello es recomendable la ubicación de cámaras en las esquinas, y que además se tenga en cuenta si se cuenta con presupuesto el cubrimiento entre cámaras de puntos muertos en contraposición preferiblemente cubriendo los accesos al lugar. La siguiente información le permitirá elegir entre los diversos sistemas de cara al asesoramiento de sus clientes Si el costo es la razón principal para su cliente: Considere la posibilidad de instalar un PC con tarjeta capturadora pci. La calidad será inmejorable. Si la calidad de imagen es la razón principal Puede optar por las dos soluciones. El grabador integrado le proporcionará más profesionalidad y presentación que un pc. Con respecto al tema de visualización y calidad, las dos opciones son buenas, sin embargo la industria ha sacado ultimamente al mercado tarjetas pci para Pc de excelentes especificaciones. Si el cliente no desea sistemas basados en pc. Hay que considerar el videograbador integrado, cuyo manejo es similar a cualquier dvd o videograbador vhs. Si lo que más le interesa es la visualización remota sin importarle mucho la grabación de imágenes. Tenemos que pensar en un sistema de cámaras ip. Si la instalación es muy pequeña (una o dos cámaras) Pensaremos en cámaras ip. Si lo que le interesa es controlar múltiples centros o locales. Tenemos que pensar en un sistema basado en pc. Nos permitirá una gran flexibilidad. Si lo que le interesa es instalar cámaras en comercios u autoservicio. Lo que le interesa un sistema basado en pc. Si lo que tiene son cajas registradoras con tpv basados en pc, nuestro cliente no tendrá que hacer inversión alguna en el equipo grabador. Simplemente le colocaremos una o varias tarjetas pci en una de las cajas con un disco duro independiente. De esta forma transformaremos el tpv en un sistema profesional de televigilancia. Apoyo integral para todos nuestros clientes. Usted puede entrar en el mundo de la televigilancia y aprovechar la demanda que actualmente hay en este campo. Tenga presente que la instalación de un sistema de televigilancia es tan fácil como la de sonido. Usted podrá dar un servicio integral para cualquier empresa o particular. Piense por un momento la cantidad de campo que se le abre para poder trabajar. Valga a título de ejemplo, gasolineras, colegios, tiendas por departamentos, bancos, supermercados, bingos, casinos, aparcamientos, obras en construcción, ayuntamientos, etc, etc. Por nuestra parte, le garantizamos: En primer lugar, una relación calidad-precio irrebatible, ya que trabajamos directamente con los fabricantes. Por lo tanto, no tenemos ningún tipo de intermediarios. Stock permanente de nuestros productos. Garantía y seriedad. CONSIDERACIONES ACERCA DE LA INSTALACIÓN DEL CABLE.- Los sistemas de televigilancia usan cable coaxial para la transmisión de la señal desde la cámara hasta el aparato videograbador. A la hora de instalar, hemos de tener varias consideraciones. 1º El tipo de cable que tenemos que utilizar. El más normal y económico es el RG-6. Con dicho cable podemos cubrir una distancia de aproximadamente de unos 200 metros. Los cables suelen venir presentados en bobinas de 300 metros. Los cables van unidos a la cámara y el videograbador por conectores tipo BNC. Los conectores BNC vienen presentados en distintos formatos. Los hay soldables y “autogrimpables”(recomendados) y atornillables (suelen dar problemas con el tiempo). La instalación de los conectores se hará igual que los de una antena de televisión, procurando siempre que no haya corto entre el vivo y la malla. ALIMENTADORES PARA LAS CAMARAS.- Las cámaras necesitan unos alimentadores totalmente estabilizados. Corriente continúa pura. Este detalle es fundamental para evitar problemas en la instalación. Existen dos tipos de alimentación para las cámaras. Se elegirá una u otra en función de la instalación. Alimentador individual para cámaras. Se suelen instalar en lugares donde hay cerca una toma de corriente Al ser individuales, caso de exista un fallo de la alimentación, solamente le afectará a la cámara en cuestión. Alimentador general o fuente de alimentación estabilizada.- Todas las cámaras se alimentan de una sola fuente de alimentación o alimentador general. Asimismo, junto con el cable coaxial irá el cable de alimentación. Existen en el mercados cables coaxiales que llevan incorporado el cable de alimentación, por lo que resultan mucho más cómodas las instalaciones. El cable de alimentación será del tipo bipolar: positivo y negativo (rojo y negro) por el que circulará corriente contínua. Se debe de prestar atención de no cambiar la polaridad del mismo, ya que originaría serios problemas en la instalación, no estando esta circunstancia cubierta por la garantía. GUIA DE CARACTERÍSTICAS DE CAMARAS.- Existen distintos parámetros a la hora de la elección de una cámara para la ubicación en un determinado sitio.
Casi todas
las cámaras actuales cumplen de sobra con las características normales de
cualquier instalación de televigilancia. Hemos de resaltar, no obstante, que existen cámaras especiales, como las especificadas anteriormente, (tipo ptz y otras) que son requeridas para una determinada situación. Caso de que necesiten información al respecto, por favor, escríbannos. (contacto@redatel.net); www.redatel.net No obstante, hemos de destacar algunas características para poder distinguir una cámara de otra. 1º Líneas de resolución.- Cada cámara está basada en un número de líneas que el chip de la misma le proporciona. Lo standard son de 420 líneas a 480 líneas en color. Con estas resoluciones podemos abordar el 90% de las instalaciones. Actualmente, la tecnología ha conseguido aumentar la resolución de las cámaras, consiguiéndose de forma Standard hasta 560 líneas de resolución. 2º Tipo de lente u objetivo.- Dentro de las cámaras existen una variedad de modelos de lentes u objetivos, cada uno con unas características propias. hay tres tipos de lentes , lente pin/hole (agujero de alfiler) mini lente y tipo CS

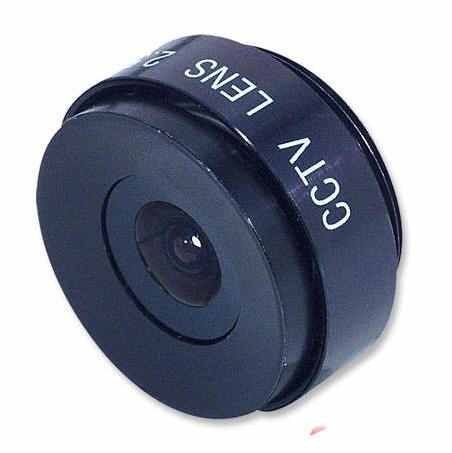

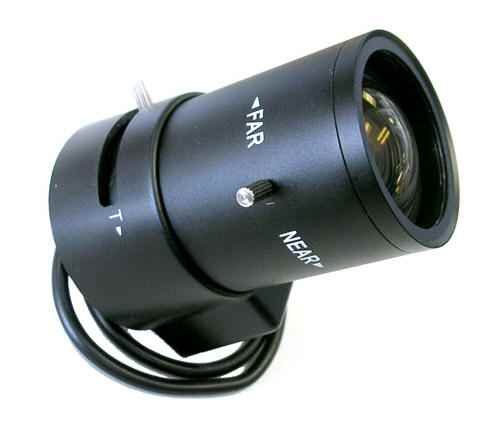

el mini lente se usa para la mayoría de las camaras. Y regularmente son con ape El lente CS es utilizado por cámaras profesionales por lo regular estos lentes son usados con aperturas varifocales y autoiris. El foco

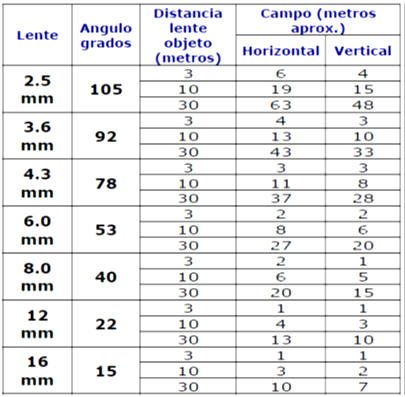

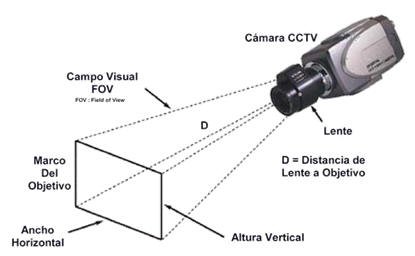

El lente son los ojos de la cámara y depende de la medida que se use se obtendrá un ángulo y una distancia de observación diferente. De acuerdo al CCD que tenga la cámara es el tipo de lente que debe utilizarse, por ej., para una cámara de un 1/3” se debe usar un lente también de 1/3”, sino obtendremos una imagen con aro alrededor. Comparando una lente con nuestros ojos, con una cámara de un 1/3” montada sobre los hombros y una lente de 8mm. se obtiene la misma imagen nuestros ojos. En la siguiente tabla se muestra el área que cubre un lente de 1/3" a 10 metros de distancia: También existen lentes que tienen varias medidas, estos se llaman varifocales, permiten tener en un mismo lente diferentes medidas y ángulos con solo mover un aro en forma manual, el más común es 3,5-8mm. Otro tipo de lente es el de zoom motorizado que va desde el gran angular o normal hasta el teleobjetivo con un motor que mueve el lente y se controla a distancia, ahora como saber cuándo usar este tipo de lentes, bien si tenemos que controlar un lugar donde tenemos que observar lugares a distancias cercanas y lejanas, es en caso donde es recomendable su uso. Las medidas más comunes en estos lentes son 4-48mm o 8-80mm. El Iris:
esta denominación tiene mucho que ver con nuestros
ojos, igual que en estos el iris se abre o cierra para dejar pasar más o menos
luz de acuerdo a las necesidades, En fotografía se llama diafragma y cumple la
misma función. Existen tres tipos de iris: fijo, manual y autoiris. El primero
siempre tiene la misma abertura y se recomienda en lugares cerrados y que
siempre tengan la misma condición lumínica, en el segundo el manejo mecánico del
iris es como su nombre lo indica manual, y se lo variara de acuerdo a como
cambien las condiciones de luz, ahora bien si estas cambian constantemente o el
lente esta fuera de nuestro alcance no es este el lente a utilizar, para estas

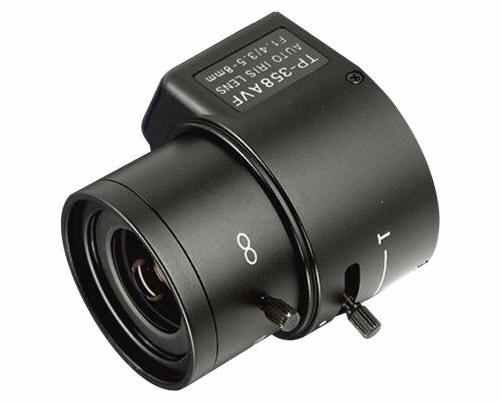

circunstancias deben de utilizarse lentes autoiris. Estos lentes manejan en
forma automática la apertura o cierre del iris, con el uso de la
Bien ahora como hacen para saber cuándo abrirse o cuando cerrarse, miden el nivel de vídeo que siempre debe de ser de 1vpp, es decir si hay mucha luz el nivel de vídeo se eleva por sobre esta medida entonces el lente cierra el iris, si en cambio hay poca luz el nivel de vídeo está por debajo de 1vpp y el lente abre el iris. De acuerdo a la abertura de iris que se obtenga se tendrá una profundidad de campo distinta, bien que esto, es la distancia entre las que se encontraran en foco las imágenes, a mayor abertura menor profundidad de campo y a menor abertura mayor profundidad de campo, es decir que durante el día se tendrá grandes distancias de enfoque y durante la noche estas serán cortas. Otro factor que pesa es la medida del lente a menor medida más profundidad y a mayor medida menos profundidad.
Es realmente muy importante obtener un buen enfoque
y por eso es que todas las cámaras tienen una forma de atrasar o adelantar el
CCD para obtener un enfoque perfecto. Otra característica de los lentes es la
abertura focal o f-stop y estos indican la máxima a El rango de objetivos que existen en el mercado cubre con creces casi todas las posibilidades o problemática que se le pueda presentar. Las lentes más generalizadas que están soportadas por cámaras de televigilancia con un objetivo fijo de 3.2 mm. Entre más tamaño especifique el lente mayor será la distancia de captura sin embargo menor será el angulo, un lente puede llegar a ser desde 1,8 mm hasta 80 mm. Asimismo, lo más recomendable es utilizar un objetivo dotado con lente varifocal. Es muy parecida a las que llevan las videocámaras. De esta manera podemos cubrir casi todas las distancias y ángulos que nos requiera una instalación de televigilancia.
Sensibilidad a la luz:
ninguna cámara puede trabajar a 0.0 lux pues usa elementos fotosensibles. Que determina la calidad y el precio de una cámara? en primer lugar el determinante del precio de una cámara es la marca del procesador, siendo la de mejor calidad la de sensor CCD marca SONY en segundo lugar en calidad esta el procesador SHARP enseguida el sensor SAMSUNG y LG en último lugar. Después de conocer la marca del procesador el segundo punto es la el tamaño del CCD, el más caro es el de 1/3 y más económico el de 1/4 finalmente lo que más eleva el precio de una cámara es la resolución en porcentaje es alrededor de un 50% más elevado el costo de una cámara de alta resolución. Dudas e inquietudes para nuestros distribuidores con gusto les atenderemos
|
||||||||||||||||||||||
Este
sistema proporciona una excelente calidad, comparado con el sistema analógico.
Ya que al estar basado en Pc, en caso de incidencia, tales como averías, etc,
se podrán solucionar en tiempo récord.
aras con la
unidad central.
Son aparatos construidos
específicamente para sistemas de televigilancia.
os
fotones que recibe cada celda son convertidos en carga electrica y en voltaje en
la misma celda receptora, de esta manera al contrario que en los CCD, las celdas
son totalmente independientes de sus vecinas.
electrónica
que puede encontrarse en el lente o en la cámara, de acuerdo a esto es que se
los denomina o activos, de vídeo o VD y PASIVOS, directos o DD.
pertura
que puede obtener el lente, los f-stop son números, cuanto menores sean estos
mayor será la abertura, cuanto mayor sea el número menor será la abertura. Estos
números se encuentran siempre acompañando la medida del lente y son, f1-4, f-2,
f-2.8, f-4, f-5.6, f-8, f-11, f-16 y f-22.
