Configuración Mini-rotor Pan-tilt

Publicado en Septiembre de 2013


Configuracion Mini Rotor Pan-Tilt

SOPORTE ELÉCTRICO O MINI ROTOR PAN-TILT


1. INSTALACIÓN

Para el proceso de instalación y configuración del soporte giratorio se hace a través del puerto de comunicación RS-485, tanto en el soporte giratorio como en el DVR o mesa controladora, teniendo presente la polaridad de este puerto de comunicación (A (+ o amarillo) y B (- o azul)), se debe proporcionar alimentación eléctrica de 12 VDC 2 A. Configuración de fábrica:
Protocolo: PELCO – D.
Baud Rate: 2400 bps.
Dirección (ID): 01



2. FUNCIONES ESPECIALES:


Nota: para realizar las funciones especiales debemos de tener control del producto por medio del puerto universal RS-485. Cuando se configura el soporte giratorio este no perderá la configuración en el momento que se pierda la alimentación eléctrica. Configuracion Mini Rotor Pan-Tilt


2.1. CONFIGURACIÓN DE LA DIRECCIÓN O ID:

La dirección del soporte giratorio se puede establecer o ajustar en las direcciones del 01 al 10, la dirección que trae por defecto es “01”.

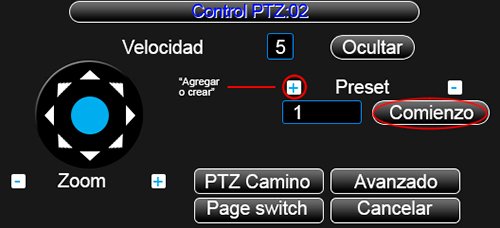

a. Ingresar al estado de configuración: llamar al preset N°25. b. Asignación de dirección: digitamos el número de la dirección y oprimimos agregar o (+), con esto estamos confirmando la nueva dirección. c. Al realizar este cambio de dirección perderemos la comunicación o control, por esta razón debemos de realizar el ajuste en el DVR o mesa controladora con dicha configuración que se modificó, es decir, la dirección nueva del soporte giratorio. d. Al realizar los cambios y comprobar que tenemos control o manipulación del soporte giratorio debemos de guardar estos cambios llamando el “preset N° 26” y reiniciamos el equipo. Nota: si no se realiza este último pasó, al reiniciarlo este estará con la dirección por defecto o la que tuviera en su configuración.



2.2. EXPLORACIÓN LIMITADA:

Esta función consiste en el desplazamiento horizontal del soporte giratorio, es decir, de un extremo derecho a un extremo izquierdo, y se configura de la siguiente forma:
Se tienen pre-establecidos los siguientes preset para este proceso: a. Debemos de ubicar primero que todo en soporte giratorio en la posición izquierda, al tenerlo en esta ubicación grabamos el “preset N° 9”. b. Luego giramos hasta el extremo opuesto, es decir, a la derecha hasta que llegue al topo y en ese momento grabamos esta posición con el “preset N° 10”. c. Al contar con los dos preset (9 y 10), debemos de iniciar el recorrido, llamando el “preset N° 12”. d. Para eliminar el escaneo o la exploración, grabamos el “preset N° 12”.
Nota: la velocidad de movimiento se puede establecer en 3 velocidades de la siguiente forma, igual para este proceso el soporte giratorio debe de estar sin movimiento autónomo:
- Grabamos el “preset N° 15”, 10 segundos (velocidad baja).
- Grabamos el “preset N° 16”, 18 segundos (velocidad media).
- Grabamos el “preset N° 17”, 25 segundos (velocidad alta).


2.3. CREACIÓN DEL TOUR

Nuestro soporte giratorio nos permite generar lo que llamamos un tour o un recorrido programado con puntos fijo o establecidos como “preset”, dentro de los cuales podemos utilizar del preset 1 al preset 8. Para realizar la programación primero que todo ya deben de estar los preset creados, para luego iniciar el tour:
- Iniciar tour: llamamos al preset N° 13.
- Eliminar tour: grabamos el preset N° 13.


2.4. VALORES DE FÁBRICA:

Para realizar un restablecimiento a valores de fábrica de nuestro soporte giratorio grabamos el preset N° 20.
Fuente: Soporte Técnico Redatel
